DER AUFBAU
Jabitherm vorisolierte Rohrsysteme
Das Konzept vorisolierter Rohre von Jabitherm zielt darauf ab die geförderten Medien unverändert in den thermischen Eigenschaften zu transportieren. Der Ursprung der konstruktiven Gestaltung liegt in der Technik von Fernwärmerohrleitungen, der wesentliche Unterschied ist der Einsatz eines Metallmantels, welcher durch seine Robustheit die bessere Wahl für den oberirdischen Einsatz ist. Das Verbundsystem erleichtert das Halterungskonzept und verkürzt Montagezeiten, ebenso können Gerüstbaukosten reduziert werden.
Mantel
(Aluminium, Aluzink, Edelstahl, Polyethylen)
(Aluminium, Aluzink, Edelstahl, Polyethylen)
Thermische Isolationsschicht
(Polyurethan Schaumsystem - Feuerbeständig, Standard)
(Polyurethan Schaumsystem - Feuerbeständig, Standard)
Mediumrohr
(Stahl/Edelstahl, GFK, PE-PP-PTFE, Kundenspezifisch)
(Stahl/Edelstahl, GFK, PE-PP-PTFE, Kundenspezifisch)
Das Konzept
Das Konzept für vorisolierte Rohre der Jabitherm Rohrsysteme AG folgt einem einfachen Prinzip: Mediumrohr – thermisch dämmender Isolierschaum - Außenmantel (aus Metall).
Die physikalischen Eigenschaften der Polyurethan-Schaumisolierung passen perfekt in das Konzept von vorisolierten Rohrleitungssystemen.
Polyurethan (PUR) hat eine enorme Haftkraft, er "verklebt" die Oberfläche von Mediumrohr und Außenmantel kraftschlüssig und verhindert das Eindringen von Feuchtigkeit.
Durch diese Eigenschaft entsteht ein Verbundsystem, welches viele Vorteile im Rohrleitungsverlauf bietet und beispielsweise C.U.I. sicher verhindert.
Der Verbund zwischen Mediumrohr und Außenmantel ist so stark, dass die Komponenten als eine Einheit agieren; ein Verbundsystem.
Die Installation von Rohrhalterungen am Außenmantel ist somit (im Gegensatz zu konventionell isolierten Rohren) bei dem Jabitherm System problemlos möglich und erleichtert das Halterungskonzept.
1. Mediumrohr
Aus einer Vielzahl von Werkstoffen lässt sich das Mediumrohr auswählen. Die Beständigkeit lässt sich so auf die chemischen Reaktionen der Flüssigkeit oder des Gases anpassen. Zusammen mit der Schaumisolierung aus Polyurethan, wahlweise standard oder schwer entflammbar, erfüllt das vorisolierte Rohr somit nahezu alle Betriebsanforderungen. Die große Auswahl an Außenmantelmaterialien eröffnet den Ingenieuren und Anlagenbauern die Chance auch hier einen Kontrapunkt gegen aggressive Stoffe aus der umgebenden Atmosphäre zu setzen. Maritime Umgebungen oder der Einsatz im Chemiepark sind klassische Beispiele bei denen ein Kunststoffmantelrohr scheitert und Jabitherm die Alternative bietet.
2. Thermische Isolationsschicht
Die Verbindung aus trittfester und energieeffizienter Schaumisolierung und einem Mediumrohr, das auf die Eigenschaften des transportierten Produktes abgestimmt ist, gewährleisten einen sicheren Betrieb, kontinuierlichen Materialfluss, Schutz vor Kondensation und lange Lebensdauer. Auf Grund des automatisierten Herstellungsprozesses der Wärmedämmung zwischen Mediumrohr und Außenmantel kann eine gleichmäßige Isolierwirkung über die gesamte Länge der Rohrleitung erzielt werden. Mit einem Wärmeleitwert (λ) von 0,027 W/mK (bei 20°C (68 F), 70 Kg/m³) bietet Polyurethan optimale Isoliereigenschaften. Ebenfalls erhältlich ist ein selbst verlöschender Brandschutzschaum für feuergefährdete Bereiche
3. Aussenmantel
Die effektivste Art einen dünnwandigen Schutzmantel aus Metall herzustellen ist ein sogenanntes Wickelfalzrohr. Der Fokus dieser Wickelfalzrohre liegt auf der innenliegenden Spiralfalz, welche mittels einer extra dafür konstruierten Wickelfalzmaschine und mit einem Druck von ~ 50 Bar hergestellt wird. Die definierte Form der Wickelfalz bildet eine Labyrinthdichtung, welche durch die Verlängerung des Strömungsweges den Strömungswiderstand wesentlich erhöht und somit die Diffusionsdichtheit ermöglicht. Jabitherm hat durch jahrzehntelange Erfahrung das Verfahren zur Herstellung dieser Wickelfalz perfektioniert und kann somit auch die Langlebigkeit der Diffusionsdichtheit sicherstellen. Die Diffusionsdichte der Jabitherm Baureihen verhindert das Eindringen von Feuchtigkeit, sowie den ungewollten Austausch mit der Umgebungs-Atmosphäre. Damit dies über einen Zeitraum von Jahren und Jahrzehnten möglich ist, wird allgemein eine Diffusionswiderstandszahl (µ) von > 1.000.000 angenommen. In unabhängigen Test durch das deutsche Materialprüfungsamt (MPA) konnte den Jabitherm Produkten in einem Langzeitversuch eine Diffusionswiderstandzahl von ~ 1.200.000 nachgewiesen werden, womit das Produkt als Diffusionsdicht bezeichnet werden kann.
Wickelfalz
Wickelfalz (Schema)
VORTEILE
Die Vorteile von vorisolierten Rohren der Jabitherm Rohrsysteme AG liegen in der Einfachheit und der Robustheit des Systems. Das als Verbundsystem agierende vorisolierte Rohr, mit einem für den frei verlegten Bereich optimierten Metallmantel grenzt sich stark von herkömmlichen System wie z.B. Mineralwolle oder Kunststoffmantelrohre ab. Eine unter kontrollietren Prozessbedingungen hergestellt Isolierung vermeidet sicher Korrosion unter der Isolierung und ist durch den Spiralfalzmantel trittfest, was wiederum die Lebensdauer deutlich erhöht.
Verkürzte Montagezeiten, sowie die Vermeidung von Kälte-/ Wärmebrücken reduzieren sowohl Projekt als auch Instandhaltungskosten.
Fest- und Gleitpunkte
Fest- und Gleitpunkte sind am Außenmantel montierbar
keine Wärme-/Kältebrücken, keine Korrosion
Trittfeste Isolierung
Langlebigkeit, geringe Instandhaltungskosten
Hohes Vorfabrikationslevel
schnelle Installation
reduzierter Aufwand für den Gerüstbau sowie vermindertes Sicherheitsrisiko vor Ort
Geringe Isolationsstärke bei gleich bleibendem Wärmedurchgang
erhöhtes Rohrleitungsvolumen in der Rohrbrücke
Bestmögliche Isolationswerte
Bestmögliche Isolationswerte (λ)
reduzierter Energieverlust
reduzierter CO2 Ausstoss
Diffusionsdichter Spiralfalzmantel

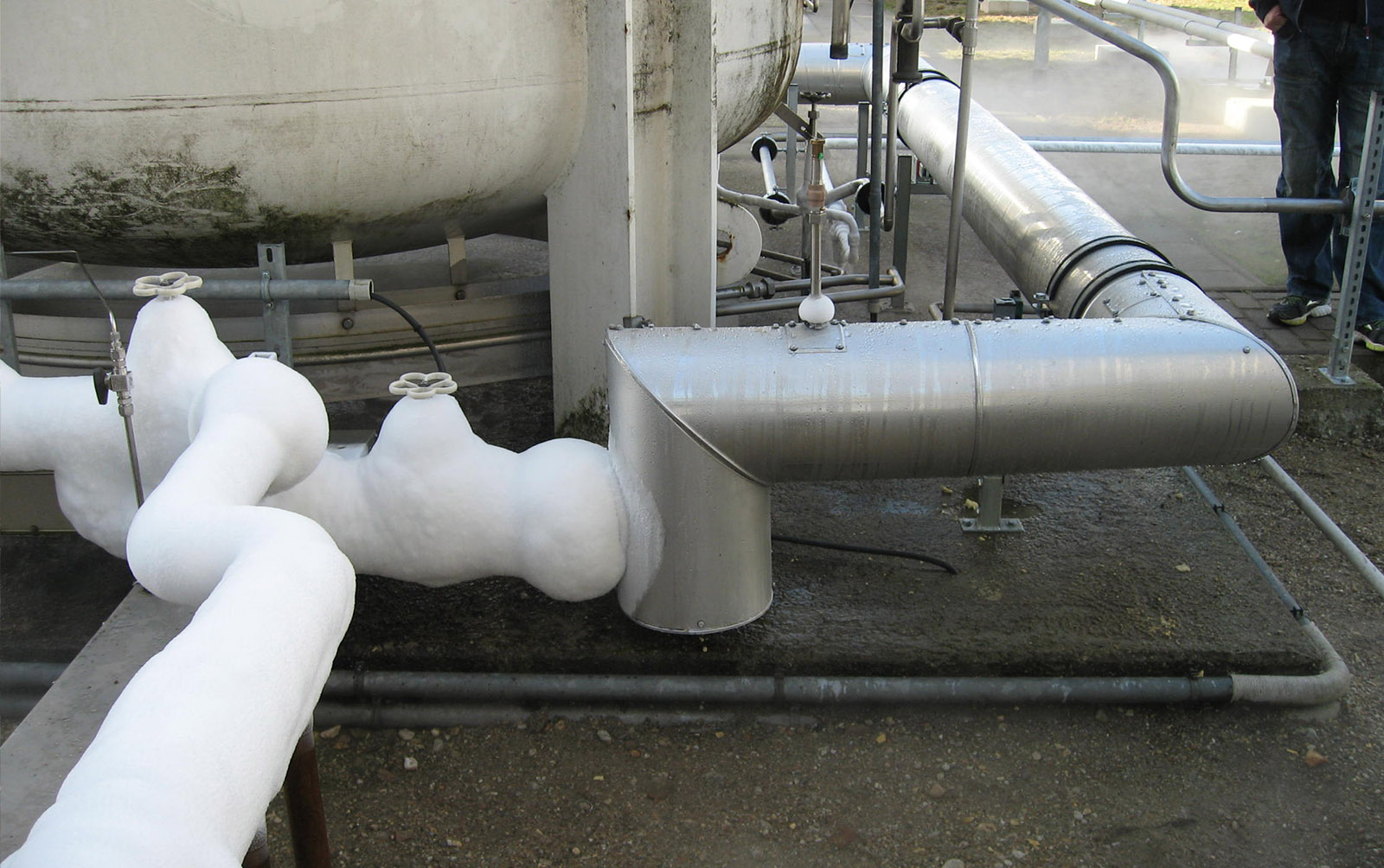

keine Eisbildung, keine Kondensation
Kraftschlüssiges Polyurethan-Verbundsystem
große Spannweite für Auflagepunkte
Minimaler Isolationsaufwand vor Ort
reduzierte Installationszeit
Häufig gestellte Fragen
Warum ist Jabitherm für die Freiverlegung besser geeignet als klassische
Fernwärmerohre (KMR) ?
Im Gegensatz zu erdverlegten KMR-Leitungen mit PE-Mantel
ist das Jabitherm-System als kraftschlüssiger Verbund mit einem Metall-
Wickelfalzmantel (Aluzink, Edelstahl, Aluminium) konstruiert. Dies garantiert UV-Beständigkeit, Trittfestigkeit und verhindert das „Wandern“ des Mantels bei
thermischer Ausdehnung auf Rohrbrücken.
Wie verhindert das Jabitherm-System Korrosion unter der Isolierung (CUI) ?
Durch die Hochdruck-Verschäumung entsteht ein diffusionsdichter Verbund zwischen Mediumrohr und Mantel. In Kombination mit
dem Innenfalz des Außenmantels wird das Eindringen von Feuchtigkeit und Staub
zuverlässig verhindert. Dies eliminiert das Risiko von CUI (Corrosion Under
Insulation), das bei konventioneller Isolierung mit Mineralwolle oft auftritt.
Können Begleitheizungen in das System integriert werden ?
Ja. Das System RAPID-ESP ermöglicht die werkseitige Integration von Edelstahl-Leerröhrchen direkt unter dem PUR-Schaum. Dies sorgt für eine optimale Wärmeübertragung auf das Mediumrohr (verstärkt durch einen speziellen Wärmeleitkleber) und erlaubt den einfachen Einzug von Heizkabeln- oder Bändern ohne Beschädigung der Isolierung.
Welche Nennweiten und Einsatztemperaturen werden abgedeckt ?
Wir fertigen Systeme für Nennweiten von DN 15 bis DN 700. Der Einsatzbereich erstreckt sich von der Kältetechnik (-200 °C) bis hin zu Prozesswärme (+120 °C)
